- 印刷基板用端子型
分類 保護構造 接點構成 型號 線圈額定電壓 標準型 耐助焊劑型 a接點 G2R-2A AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V c接點 G2R-2 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V 塑料密封型 a接點 G2R-2A4 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V c接點 G2R-24 AC12, 24, 100/(110) V AC200/(220) V DC5, 6, 12, 24, 48 V DC100 V 高靈敏度型 耐助焊劑型 a接點 G2R-2A-H DC5, 6, 12, 24, 48 V c接點 G2R-2-H DC5, 6, 12, 24, 48 V 2繞組閉鎖型 a接點 G2RK-2A DC5, 6, 12, 24 V c接點 G2RK-2 DC5, 6, 12, 24 V 注: 訂購時，請注明線圈額定電壓（V） 例: G2R-1A
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
全波整流對應型分類 保護構造 接點構成 極數：1極 型號 線圈額定電壓 標準型 耐助焊劑型 a接點 G2R-2A-Z DC5, 6, 12, 24, 48 V DC100 V c接點 G2R-2-Z DC12, 24, 48 V DC100 V 塑料密封型 a接點 G2R-2A4-Z DC24, 48 V DC100 V c接點 G2R-24-Z DC5, 12, 24 V DC100 V

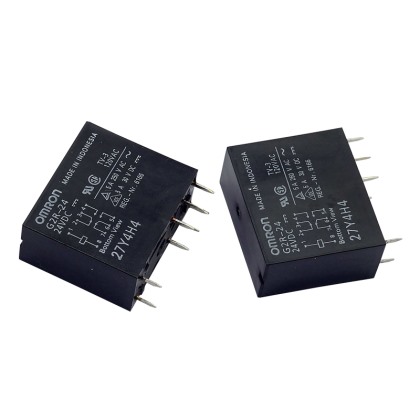

超聲波洗凈對應型分類 保護構造 接點構成 極數：1極 型號 線圈額定電壓 標準型 塑料密封型 a接點 G2R-2A4-U AC100/(110) V ? DC5, 12, 24 V c接點 G2R-24-U AC12, 24, 100/(110) V
AC200/(220) VDC5, 12, 24, 48 V DC100 V 注: 訂購時，請注明線圈額定電壓（V）。 例: G2R-1A
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。 - 操作線圈
項目額定電壓分類
額定電流 (mA) 線圈電阻
(Ω)動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率
(VA, W)50 Hz 60 Hz 額定電壓的% ?標準型
?接線片端子型
?塑料密封型
?高容量型AC12 V 93 75 65 80% 以下. 30% 以上. 140%
( 23°C 時)約. 0.9
(60 Hz)AC24 V 46.5 37.5 260 AC100/(110) V 11 9/(10.6) 4,600 AC200/(220) V 5.5 4.5/(5.3) 20,200 ?標準型
?高容量型
?雙接點型
?接線片端子型
?塑料密封型DC5 V 106 47 70% 以下. 15% 以上. 170%
( 23°C時)約. 0.53 DC6 V 88.2 68 DC12 V 43.6 275 DC24 V 21.8 1,100 DC48 V 11.5 4,170 DC100 V 5.3 18,860 ?高靈敏度型 DC5 V 71.4 70 70% 以下. 15% 以上. 170%
(23°C時)約. 0.36 DC6 V 60 100 DC12 V 30 400 DC24 V 15 1,600 DC48 V 7.5 6,400 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。 2. AC線圈電阻、線圈電感為參考值。 3. 動作特性為線圈溫度+23℃時的值。 4. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
操作線圈/2繞組閉鎖型項目額定電壓置位線圈 重置線圈 置位電壓(V) 重置電壓(V) 最大容許電壓(V) 消耗功率
(VA, W)額定電流
(mA)線圈電阻
(Ω)額定電流
(mA)線圈電阻
(Ω)額定電壓的% 置位線圈
(mW)重置線圈
(mW)DC5 V 167 30 119 42 70% 以下. 70% 以上. 140%
(at 23°C)約.
850約.
600DC6 V 138 43.5 100 60 DC12 V 70.6 170 50 240 DC24 V 34.6 694 25 960 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 2. 動作特性為線圈溫度+23℃時的值。 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
開關部（接點部）/溶劑保護型分類計數負載項目標準型
接線片端子型（1極接線片）1極 2極 阻性負載 感性負載
(cosφ = 0.4;
L/R = 7 ms)阻性負載 感性負載
(cosφ = 0.4;
L/R = 7 ms)接觸結構 單 接點材料 Ag合金(無Cd材料) 額定負載 AC250V 10A DC 30V 10A AC250V 7.5A DC 30V 5A AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A 額定通電電流 10 A 5 A 接點電壓的最大值 AC380 V, DC125 V 接點電流的最大值 10 A 5 A 故障率 P水準（參考值＊） DC5V 100mA DC5V 10mA 分類計數負載項目高容量型 雙接點型 1極 1極 阻性負載 感性負載
(cosφ = 0.4;
L/R = 7 ms)阻性負載 感性負載
(cosφ = 0.4;
L/R = 7 ms)接觸結構 單 雙 接點材料 Ag合金(無Cd材料) 額定負載 AC250V 16A DC 30V 16A AC250V 8A DC 30V 8A AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A 額定通電電流 16 A 5 A 接點電壓的最大值 AC380 V, DC125 V 接點電流的最大值 16 A 5 A 故障率 P水準（參考值＊） DC5V 100mA DC5V 1mA 分類計數負載項目高靈敏度型 1極 2極 阻性負載 感性負載
(cosφ = 0.4;
L/R = 7 ms)阻性負載 感性負載
(cosφ = 0.4;
L/R = 7 ms)接觸結構 單 接點材料 Ag合金(無Cd材料) 額定負載 AC250V 5A DC 30V 5A AC250V 2A DC 30V 3A AC250V 3A DC 30V 3A AC250V 1A DC 30V 1.5A 額定通電電流 5 A 3 A 接點電壓的最大值 AC380 V, DC125 V 接點電流的最大值 5 A 3 A 故障率 P水準（參考值＊） DC5V 100mA DC5V 10mA
開關部（接點部）/塑料密封型
* 此值為開關頻率在120次/min時的值。分類極數負載項目標準型（單觸點型） 1極 2極 阻性負載
(cosφ = 1)感性負載
(cosφ = 0.4; L/R = 7 ms)阻性負載
(cosφ = 1)感性負載
(cosφ = 0.4; L/R = 7 ms)接觸機構 單 接點材質 Ag合金(無Cd材料) 額定負載 AC250V 8A
DC30V 8AAC250V 6A
DC30V 4AAC250V 4A
DC30V 4AAC250V 1.5A
DC30V 2.5A額定通電電流 8 A 4 A 接點電壓的最大值 AC380 V, DC125 V AC380 V, DC125 V 接點電流的最大值 8 A 4 A 故障率 P水準（參考值＊） DC5V 100mA DC5V 10mA
* 此值為開關頻率在120次/min時的值。分類極數負載項目雙接點 1極 阻性負載
(cosφ = 1)感性負載
(cosφ = 0.4; L/R = 7 ms)接觸機構 雙 接點材質 Ag合金(無Cd材料) 額定負載 AC250V 5A
DC30V 5AAC250V 2A
DC30V 3A額定通電電流 5 A 接點電壓的最大值 AC380 V, DC125 V 接點電流的最大值 8 A 故障率 P水準（參考值＊） DC5V 1mA
開關部（接點部）/閉鎖型
* 此值為開關頻率在120次/min時的值。極數負載項目1極 2極 阻性負載
(cosφ = 1)感性負載
(cosφ = 0.4; L/R = 7 ms)阻性負載
(cosφ = 1)感性負載
(cosφ = 0.4; L/R = 7 ms)接觸機構 單 接點材質 Ag合金(無Cd材料) Rated load AC250V 5A
DC30V 5AAC250V 3.5A
DC30V 5AAC250V 3A
DC30V 5AAC250V 1.5A
DC30V 5A額定通電電流 5 A 3 A 接點電壓的最大值 AC380 V, DC125 V AC380 V, DC125 V 接點電流的最大值 5 A 3 A 故障率P水準（參考值＊） DC5V 100mA DC5V 10mA
性能
標準繼電器
注. 上述值為初始值極數項目1極 2極 接觸電阻 *1 30 mΩ 以下. *2 50 mΩ 以下. 動作時間 *3 15 ms 以下. 復位時間 *3 AC: 10 ms 以下.; DC: 5 ms 以下. 最大開關頻率 機械 18,000 次/hr 額定負載 1,800 次/hr 絕緣電阻 *4 1,000 MΩ 以上. 耐壓 線圈與接點間 5,000 VAC, 50/60 Hz 1 min 異極接點間 3,000 VAC, -50/60 Hz
1 min同極接點間 1,000 VAC, 50/60 Hz 1 min 震動 耐久 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm） 誤動作 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm） 沖擊 耐久 1,000 m/s2 誤動作 勵磁200 m/s2 ;
無勵磁100m/s2壽命 機械 AC1000萬次以上 DC2000萬次以上（開關頻率18000次/h） 電器 10萬次以上（額定負載 開關頻次1800次/h） 使用環境溫度 -40°C ～ 70oC (無結冰無凝露) 使用環境濕度 5% ～ 85% 重量 約. 17 g (約. 20 g *5) * 1. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 * 2. 高容量型： 最大100mΩ * 3. 測量條件：外加額定操作電壓時不包括接點震蕩時間。 * 4. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同 * 5. 接線片端子型的值。
2繞組閉鎖型
注. 上述值為初始值極數項目1極 2極 接觸電阻 *1 30 mΩ 以下. *2 50 mΩ 以下. 置位 時間 *2 20 ms 以下. 最小脈沖 30 ms 重置 時間 *2 20 ms 以下. 最小脈沖 30 ms 最大開關頻率 機械 18,000 次/hr 額定負載 1,800 次/hr 絕緣電阻 *3 1,000 MΩ 以上.(DC500V時) 耐壓 線圈接點間 AC5,000 V, 50/60 Hz 1 min 異極接點間 3,000 VAC,
-50/60 Hz
1 min同極接點間
置位·重置線圈間1,000 VAC, 50/60 Hz 1 min 震動 耐久 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm） 誤動作 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm） 沖擊 耐久 1,000 m/s2 誤動作 置位: 500m/s2 鐵片離開
復位: 200m/s2 節點離開壽命 機械 1000萬次以上（開關頻率18000次/h） 電氣 10萬次以上（額定負載，開關頻率1800次/h） 使用環境溫度 -40°C ～ 70oC (無結冰無凝露) 使用環境濕度 5% ～ 85% 重量 約. 17 g * 1. 測量條件 ：根據電壓下降法，在DC5V 1A的條件下。 * 2. 測量條件 ：外加額定操作電壓時不包括接點震蕩時間。 * 3. 測量條件 ：用DC500V兆歐表測量，位置與測量耐壓時相同。
2繞組閉鎖型
2c接點
G2RK-2
端子配置 /
內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
(請在確認線圈極性后正確配線)2繞組閉鎖型
G2RK-2A
端子配置/
內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
(請在確認線圈極性后正確配線)
印刷基板用端子型
2c接點
G2R-2, G2R-2-H
端子配置 /
內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1
(無線圈極性)
